LJ-TDS100F型系列固定分體式超聲波冷/熱量表廣泛應用于供熱管網的在線計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型傳感器分為外縛式、插入式、管段式等。

測量精度：滿足EN1434標準

測量周期： 500ms ( 每秒2次，每個周期采集128組數據)

工作電源： 85~264VAC/隔離24VDC (F4型 ~ 36VDC)

zui大流速： 64m/s(流速分辨率0.001m/s)

熱量單位：吉焦?fàn)?、千卡、BTU可選

顯示： 2x10漢字背光液晶，可顯示瞬時熱量及正、負、凈累積熱量等

操作： 4x4輕觸鍵盤或磁性4按鍵(F4主機) 操作.

鉑電阻： PT100三線制鉑電阻

信號輸入： 3路4-20mA模擬輸入，精度0.1%，可輸入壓力、液位、溫度等信號

信號輸出： 1路隔離RS485輸出

1路4- 20mA或0- 20mA輸出

1路隔離OCT ( 脈沖6~1000ms之間可編程，默認200ms)

1路繼電器輸出( 脈沖寬度200ms)

通訊協議：MODBUS協議，M-BUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家******產品的通訊協議

其它功能：自動記憶前512天，前128個月，前10年正/負/凈累積流量

自動記憶前30次上、斷電時間和流量并可實現自動或手動補充可通過MODBUS協議讀出

可編程批量(定量)控制器，故障自診斷功能

可通過E-mail傳送來的代碼文件實現軟件升級

防護等級：傳感器IP68，F(xiàn)4主機IP68, 其余主機IP65

防爆等級： EXd IIBT4 (TDS- 100F2型)

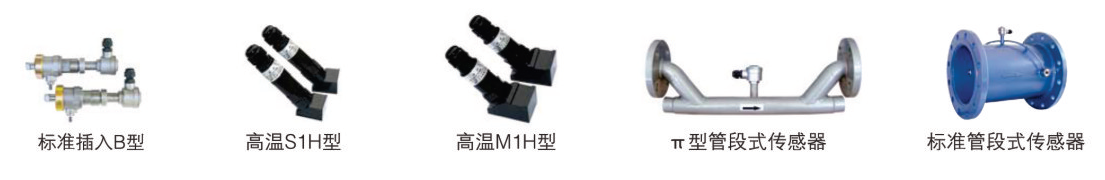

可選配流量傳感器
