概述

LJLZ系列金屬管浮子流量計，具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻璃轉子流量計比較，具有耐高壓、高溫、安全感強、讀數簡明等特點。并可適用于不透明介質和腐蝕介質的流量測量。儀表管體及法蘭采用不銹鋼1Cr18Ni9Ti或316L，常規型的孔板，浮子采用不銹鋼，防腐型的孔板、浮子及管體內襯采用防腐材料PTFE。

測量原理

LJLZ系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經測量管時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板(或錐管)間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例，即浮子的某一-高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性地指示流量值的大小。電遠轉型金屬管浮子流量計等在現場從指針上讀到流量值，又能通過指針的角位移傳感器及變送電路，把流量值轉換成4~20m向外傳送。

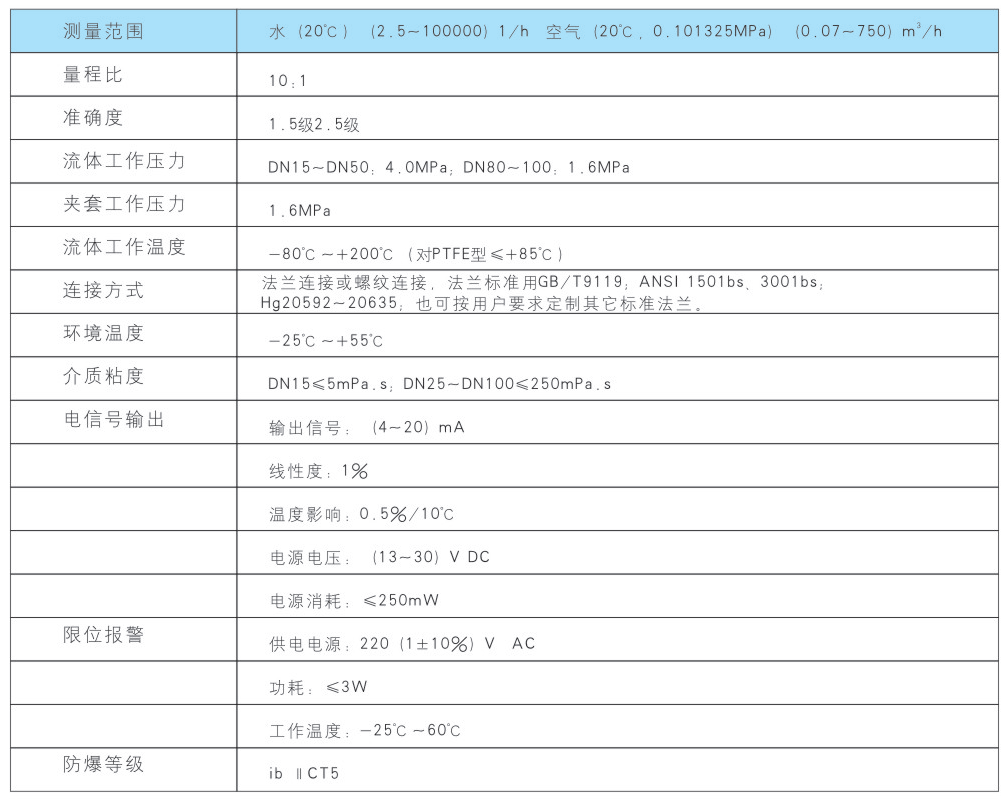

主要技術參數
