概述：

LJ-ZGK振桿式物位開關是一種新穎的物位控制器，適用于對各種容器內的液體、混合液、粘性體的液位控制以及油和水等界面控制和粉末體、顆粒體的料位控制和報警。儀表的光滑圓形探頭，能有效防止夾料和粘料在掛料較多的情況下，仍能穩定工作:儀表不受被測物料電性質的影響，安裝后無須調整，即可穩定投入使用:儀表采用15A大容量接點繼電器開關，可直接實行對電動機控制。

主要技術參數

電源: 220V/ 105V    AC50/ 60HZ

消耗功率: 2VA

振動頻率:280HZ

工作壓力: 2MPa

工作溫度:

探******分: -30~150C

電子部分: - 30~70C

探頭長度:

LJ-ZGK-210標準型: 189mm

LJ-ZGK-220加長型: 250~ 5000mm

接點容量: 250V  10A AC， 30V 5A DC

延遲時間:

測出(由振動到停止) : 0.5S

復原(由停止到振動) : 1S

開關功能:常開NO或常閉NC

材質:探頭: 0Cr18Ni9 (304)

控制盒:ADC(表面噴塑)

結構原理

振桿式物位控制器由振動桿組件和電子線路組件組成。儀表運用音叉的共振原理，振動桿和內置的振動棒構成280Hz振頻的“音叉”共振探頭，在壓電元件的驅動下，發生振動。當探頭觸及被測物料時，振動幅度急劇減小，由此轉化為電子信號，使繼電器進行開關動作。

型號規格

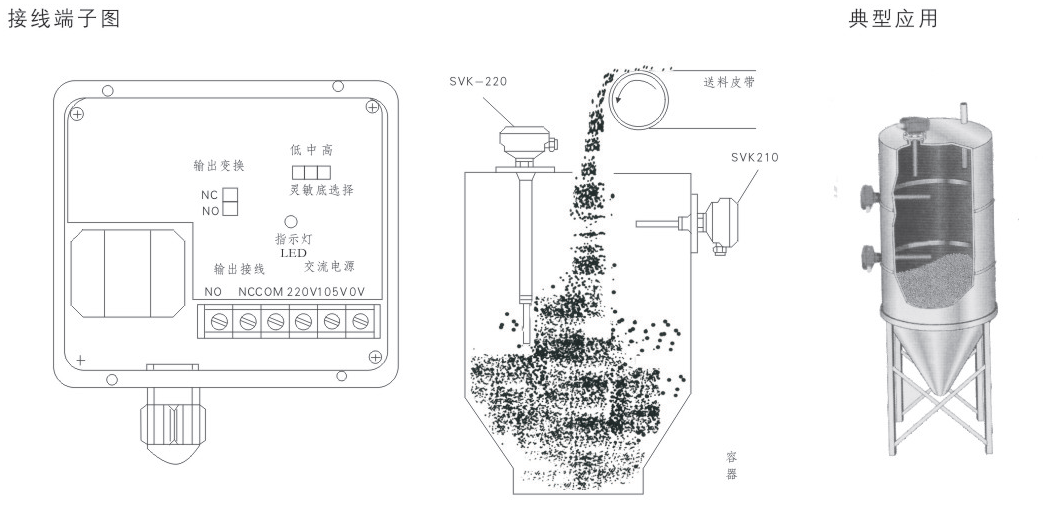

典型應用

液體:石油、各種燃料、酸液、酒精、各種飲料、啤酒、液化氣、純水等:

混合液:工廠廢液、都市排水、農藥、工業制品、各種水溶液;

界面:原油和水、水中的水根、酒精和酸水中的沉淀物等

泡面:啤酒泡、肥皂泡等;

粘性體:各種涂料、粘結劑、各種樹脂、洗凈劑、糖蜜、各種樹脂、洗凈劑、糖蜜穩中有降種漿級、漿劑等;

粉末體:水泥、石灰、鐵粉、化肥、洗衣粉、精鹽、精糖.面粉、奶粉等:

顆粒體:化學原料、藥品、食品等:

塊體:煤塊、石灰石、礦石等。

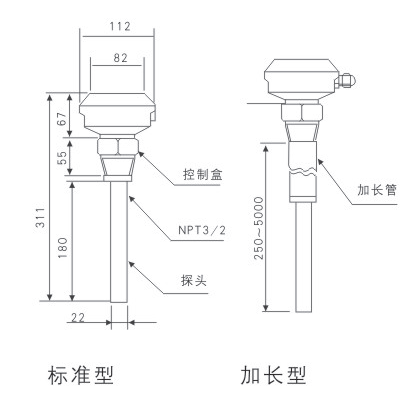

外形尺寸

安裝使用注意事項

1、應避開入料口處安裝:

2、在顆粒直徑大于15mm的塊體或距離入料口下部7米以下安裝時，應加探頭護蓋;

3、測量粘度較大的粉體時，應從容器的上部向下垂直安裝或從側壁部斜向插入安裝。

4、探頭使用溫度超階級過120°C時，由于壓電元件壽命縮短，所以應定期檢查開關動作是否正常。
